Czym jest StairProject ?
StairProject to program wspomagajcy projektowanie schodów. Umożliwia szybkie
rozliczanie parametrów schodów, zdefiniowanie wymiarów rzutu i konstrukcji
policzków bocznych. Automatycznie tworzy rysunki techniczne niezbędne do wykonania projektu,
tj. rzut, szablony stopni, szablony policzków bocznych oraz główki podstopnic.
Moduł drukowania umożliwia wydruk rysunków w różnych konfiguracjach, w dowolnej
skali, ze skalą 1:1 włącznie lub np. w trybie dopasowania do wielkości strony.
Ponadwymiarowe wydruki można podzielić na arkusze skłądające się na cały rysunek.
Dostępnych jest 5 podstawowych geometrii schodów: I - schody proste, L (1/4) - ze
spocznikiem lub zabiegiem, U (1/2) - ze spocznikiem, C (2/4) - z kombinacjami
spoczników i zabiegów oraz O - schody kręte. Uwzględniając poszczególne
kombinacje spoczników i zabiegów daje to razem 10 różnych typów schodów.
Rys.: Typy schodów dostępne w programie
Program pracuje parametrycznie. Użytkownik rozpoczyna pracę od
gotowego projektu schdodów i dostosowuje je do swoich potrzeb przez zmianę
poszczególnych parametrów. Każda zmiana jest od razu wprowadzana we wszystkich
rysunkach.
Wymiary rzutu można dopasować do wymiarów zdefiniowanego otworu w stropie / klatki schodowej,
uwzględniając przy tym ustalone przez Użytkownika parametry dopasowania, jak
np. oczekiwane wartości szerokości stopnia, szerokości biegu, czy liczby stopni zabiegowych.
Program jest edytorem wielodokumentowym. Oznacza to, że możliwa jest praca z
wieloma dokumentami schodów jednocześnie. Jest to szczególnie przydatne we wstępnej
fazie projektu, gdy przed ostateczną decyzją chcemy opracować kilka
alternatywnych rozwiązań i przedstawić je inwestorowi do wyboru. Każdy dokument
schodów jest niezależnym obiektem,
posiadającym własną bazę danych.
Wygodny interfejs użytkownika zapewnia wizualną kontrolę całości, umożliwiając
szybką pracę nad projektem.
|
|
|

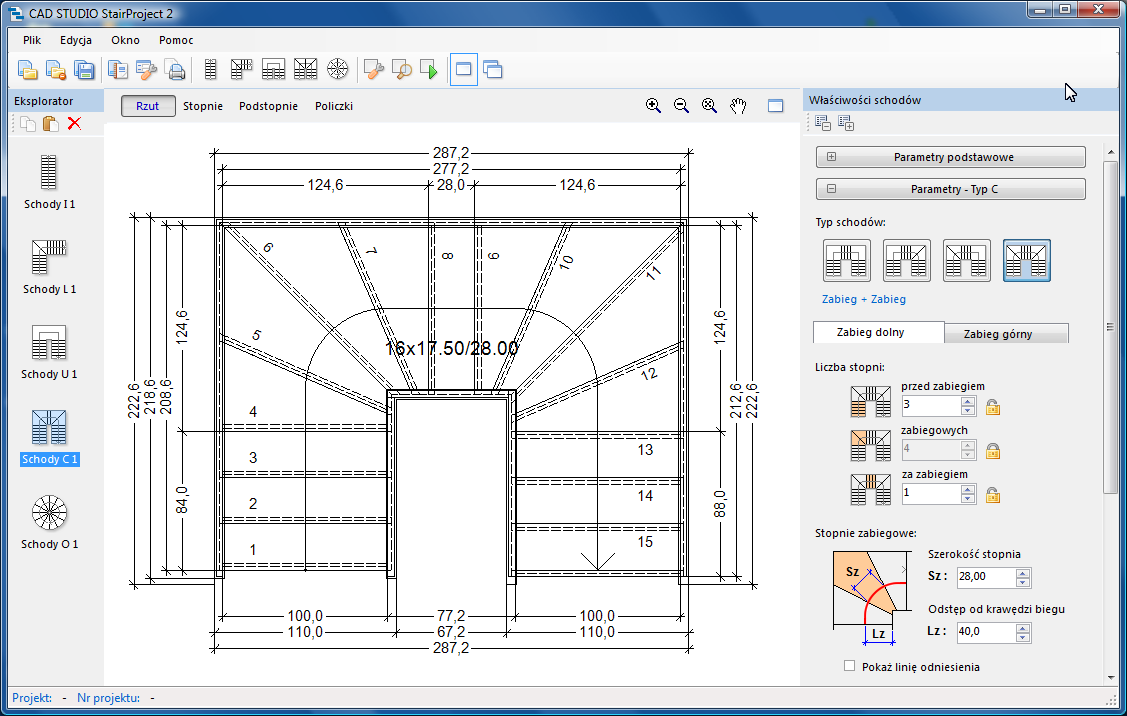

Rys.: Okno programu z
ustawieniami schodów zabiegowych |
|

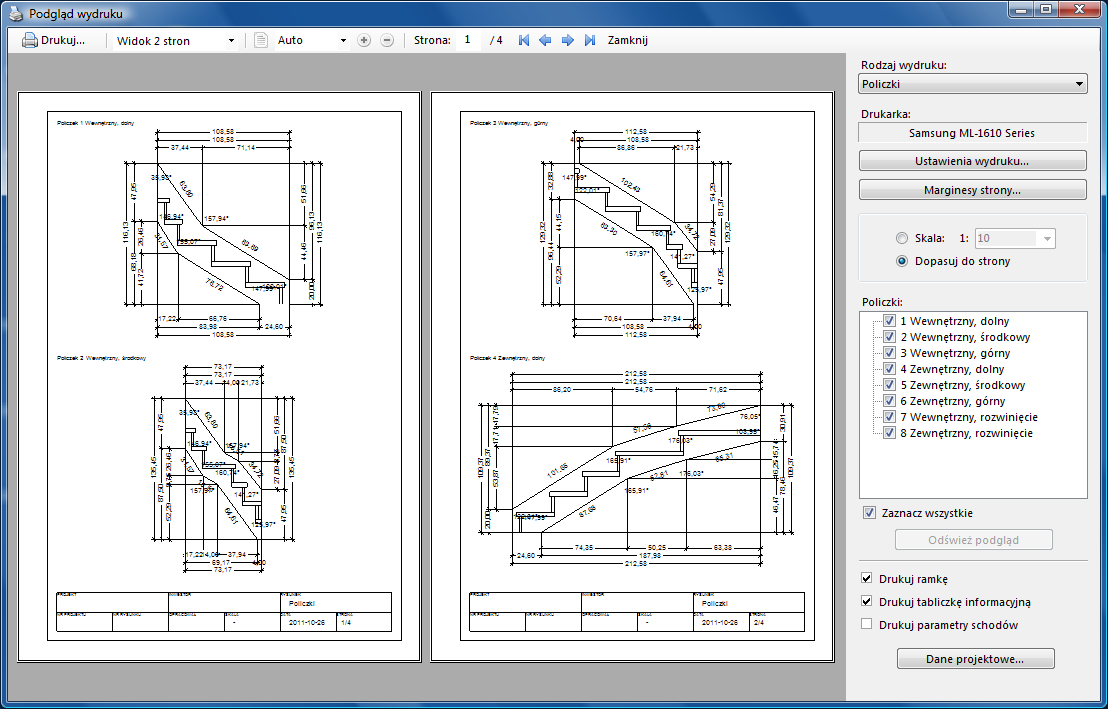

Rys.: Okno wydruku z rysunkami policzków
bocznych |
|
